BetaFPV SuperP 14CH Receptor Diversity 2.4 Ghz

¡Ser el primero en el mercado! El receptor de diversidad SuperP 14CH ha sido diseñado no solo para vuelos de largo alcance, fotografía aérea, sino también adecuado para la aplicación de ala fija, helicópteros, coches RC, barcos, etc. Tiene oscilador TCXO, dos antenas, cadenas de receptores duales y puertos Plug-N-Play, y agrega más funciones, Que admite 14 canales para el Barómetro externo, la tira de luz RGB y otros sensores externos que están actualmente en desarrollo. Ofrece versiones de 2,4 GHz, 915MHz y 868MHz, y cumple en gran medida los requisitos de fiabilidad para vuelos de largo alcance, fotografía aérea o trucos de estilo libre FPV.Con este receptor, los usuarios pueden obtener una experiencia más estable y confiable en los modelos RC.

Puntos bala

• Con 14 canales PWM, este receptor es adecuado para diferentes aplicaciones. Puede conducir hasta 14 servos, lo que permite un control más complejo y preciso. Además, también es compatible con un sensor externo como un barómetro, sensor de corriente, etc.

• Un verdadero receptor de diversidad con dos cadenas de receptor RF completas ( Se refiere a dual SX1280/SX1281 o dual SX1276), Basado en el último ExpresssLRS oficial. Viene con firmware ExpressLRS V3.3.

• Construido en un TCXO (oscilador de cristal compensado por temperatura), es compartido por dos chips de RF para una fuente de reloj súper precisa. Puede soportar temperaturas extremas sin temor al calor y al frío, emitiendo continuamente una frecuencia precisa para un vuelo de larga distancia.

• Dos antenas crearán una señal omnidireccional para una buena transmisión de señal. Se recomienda colocar la antena por separado y verticalmente para obtener una mejor señal.

• Con el apoyo de la función de seguridad, es capaz de proteger los modelos RC de estar fuera de control.

• Al reservar un puerto USB tipo C, es conveniente para los pilotos flashear el firmware. El Diseño plug-and-play lo hace muy fácil y fácil de usar.

• El sistema de radio de 900MHz exhibe una mayor capacidad de difracción debido a su frecuencia más baja, mientras que los sistemas de 2,4 GHz tienden a ser direccionales y susceptibles a la atenuación causada por edificios, follaje o humedad.

Especificación

• Artículo: Receptor de diversidad BETAFPV SuperP 14CH | ELRS 2,4 GHz/915MHz/868MHz
• MCU: ESP32 Pico D4 + 2 * SX1280/SX1281 + 2 * AT2401C (2,4 GHz)
• MCU: ESP32 Pico D4 + 2 * SX1276(915MHz/868MHz)
• Potencia de telemetría: 20dBm/100mW (2,4 GHz), 17dBm/50mW (915MHz/868MHz)
• Bandas de frecuencia: 2,4 GHz ISM, 915MHz FCC/868M UE
• Corriente nominal: 180mA @ 5V (2,4 GHz), 140mA @ 5V (MHz 915/868MHz)
• Peso: 15,5G (2,4 GHz), 15,8G (MHz 915/868MHz)
• Versión de firmware predeterminada: ExpressLRS V3.3.0
• Protocolo de salida en serie: PWM, CRSF o SBUS
• Antena: 2 * IPEX MHF 1 antena

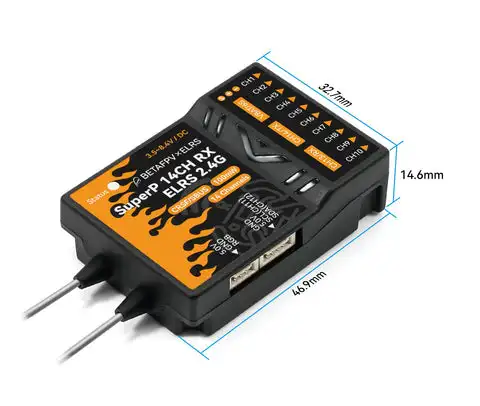

• Tamaño: 46,9mm * 32,7mm * 14,6mm
• Rango del detector de voltaje: 1 ~ 6S
• Voltaje de entrada: 3,5 V ~ 8,4 V DC
• Canal PWM: 14 canales
• Tipo de modelo RC adaptado: Multirotores, aviones de ala fija, helicópteros, coches RC, barcos RC, etc.

Iterar actualizando rápidamente

Basado en BETAFPV SuperD True Diversity Receiver y Micro Receiver, El SuperP 14CH Diversity Receiver toma las buenas características de ellos. Por ejemplo, 14 canales PWM, dos antenas, cadenas de receptor dual, oscilador TCXO, etc. Además, tiene un puerto serie I2C para sensores más externos, como un barómetro, y un puerto de 3 pines está reservado para la tira de luz RGB. Con la combinación de los puntos positivos, SuperP RX garantiza estabilidad y fiabilidad para los usuarios.

Modelos compatibles

El protocolo del receptor ExpressLRS puede ser ampliamente utilizado para más modelos como multi-rotores, aviones de ala fija, helicópteros, coches RC, barcos RC, etc. Las dos antenas y el diseño de cadenas de receptor dual cumplen en gran medida los requisitos para el vuelo de largo alcance y la fotografía aérea.

Se recomienda colocar la antena por separado y verticalmente lo más lejos posible para una mejor señal.

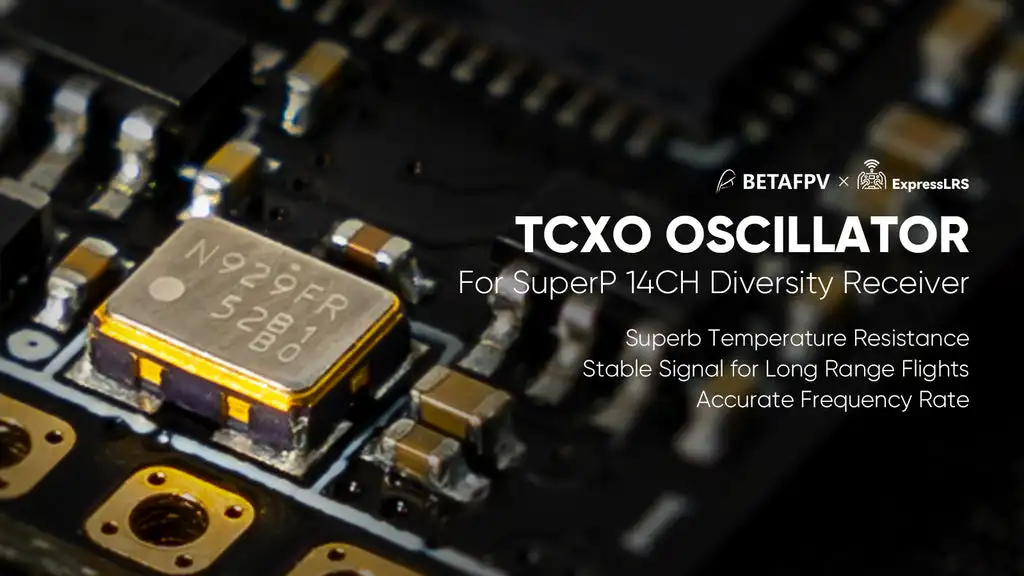

Conozca más sobre TCXO

El receptor de diversidad SuperP 14CH está integrado en un TCXO (oscilador de cristal compensado por temperatura), que es compartido por dos chips RF para una fuente de reloj súper precisa. El verdadero receptor de diversidad que incluye dos chips RF y PA + LNA generará una gran cantidad de calor cuando funcione. Con el TCXO de alta calidad, puede soportar temperaturas extremas sin miedo al calor y al frío, emitiendo continuamente una frecuencia precisa para un vuelo de largo alcance. Haga clic para obtener más información sobre TCXO.

Diagrama

El diagrama para el receptor de diversidad SuperP 14CH se encuentra a continuación.

La indicación de estado RGB para el receptor de diversidad SuperP 14CH se muestra a continuación.

La imagen de abajo muestra El color de la luz RGB para el 2,4G. HzVersión correspondiente a la tasa de paquetes.

La imagen de abajo muestra El color de la luz RGB PARA EL 915 MHzY 868 MHzVersiones correspondientes a la tasa de paquetes.

Nota: F1000 y F500 son velocidades de paquetes en modo FLRC, lo que proporciona una modulación más rápida y una latencia más baja, pero al mismo tiempo tiene una distancia de recepción más corta que el modo Lora normal. Este modo es ideal para corredores.

D500 y D250 son velocidades de paquetes en modo DVDA (Deja Vu Diversity Aid). Este modo funciona a la tasa de paquete de datos F1000 del modo FLRC, proporcionando una mejor conexión de enlace en caso de interferencia compleja al enviar el mismo paquete de datos varias veces. D500 y D250 indican que el mismo paquete de datos se envía dos y cuatro veces respectivamente…

D50 es un modo exclusivo bajo ELRS 900M. Enviará paquetes cuatro veces repetidamente en modo Lora de 200Hz. Su distancia de recepción es equivalente a 200Hz.

100Hz Full es el modo que puede lograr una salida de resolución completa de 16 canales a las velocidades de paquete de 200Hz del modo Lora. Su distancia de recepción es equivalente a 200Hz.

Configuración puerto

Entra en la página de configuración a través del modo WiFi.

• Encienda el receptor y espere 60 segundos sin conectarse a ningún equipo de transmisión;

• Una vez que el indicador RGB está en verde parpadeando lentamente, se ha activado el WiFi del receptor;

• Conecte el WiFi a través del teléfono móvil o PC (nombre del WiFi: ExpressLRS RX, Contraseña: ExpressLRS) ;

• Abra la dirección del sitio web: http:// 10.0.0.1/hardware.html

En la página de configuración, los usuarios pueden configurar el PIN PWM, el PIN CRSF, el PIN I2C, etc. El número de PIN corresponde a los canales especificados. Puede consultar la tabla de funciones de E/S del chip.

Nota: No modifique otros Pines de función.

Nota: VBAT es el puerto de detección de voltaje de la batería, que admite la detección de voltaje de la batería 1 ~ 6S.

Cuando RX está configurado para utilizar la salida CRSF, CH13 se convierte en RX y CH14 se convierte en TX.

Cuando RX está configurado para usar la salida SBUS, CH13 no tiene salida y CH14 se convierte en SBUS.

Los CH11 y CH12 del receptor se han configurado como puertos serie I2C por defecto de fábrica. En este momento, se convierte en CH11 CH13, y CH14 se convierte en CH12.

Por ejemplo, la configuración del puerto serie de comunicación I2C es la siguiente:

• Eliminar 19 y 22 en el PIN de salida PWM

• Ponga 19 y 22 en el PIN SCL y SDA del I2C

• Haga clic en “GUARDAR CONFIGURACIÓN DE OBJETIVO” para completar la configuración del puerto serie de comunicación I2C

Nota: El CH11 y el CH12 del receptor se han configurado como puertos serie I2C por defecto de fábrica. Entonces CH13 se convierte en CH11, y CH14 se convierte en CH12.

Procedimiento vinculante

El firmware predeterminado del SuperP 14 canalesEl receptor de diversidad utiliza el protocolo ExpressLRS V3.3.0 y no tiene frase vinculante preestablecida. Por lo tanto, la versión de firmware del módulo transmisor debe ser ExpressLRS V3.0.0 o versiones posteriores. Tanto El módulo receptor como el transmisor no deben tener ninguna frase vinculante.

• Encender y apagar el receptor 3 veces, pausando cada paso 2 segundos para entrar en modo de enlace;

• Cuando el indicador comienza a parpadear rápidamente con naranja dos veces, la recepción está en modo vinculante;

• Ingrese al modo de vinculación del módulo de radio o transmisor para vincularlo con el receptor; si el indicador se ha vuelto sólido, indica que el dispositivo se ha vinculado correctamente.

Nota: después de que el dispositivo se haya vinculado correctamente, el receptor grabará el dispositivo y el enlace futuro será automático. No habrá necesidad de volver a pasar por el proceso de encuadernación.

Configuración de salida de canal y a prueba de fallos

El Método de configuración es el siguiente:

• Después de encender el receptor, espere 60 segundos sin conectar el mando a distancia
• El indicador RGB entra en el estado de Parpadeo lento verde y el receptor enciende automáticamente el WiFi (nombre del WiFi: ExpressLRS RX, contraseña de WiFi: ExpressLRS)
• Use un teléfono móvil o un ordenador para conectarse a WiFi e inicie sesión en http:// 10.0.0.1 con un navegador para encontrar la página del modelo

Los ajustes de seguridad son los siguientes: el valor de salida del servo se puede obtener cuando se introduce el valor de protección fuera de control y el sistema queda fuera de control.

Nota: No haga clic en “Revertir”. Si hace clic en “750us”, el valor de seguridad debe reducirse a la mitad. Cuando el valor de seguridad es mayor que 1500, el modo cambiará automáticamente al modo “On/Off”.

La Configuración de salida del canal es la siguiente: Seleccione el modo deseado en el menú desplegable del modo, y las siguientes son descripciones de todos los modos de salida.

• 50-400Hz: frecuencia de señal PWM de salida
• 10KHzDuty: Utilizado para conducir directamente micromotores
• ENCENDIDO/APAGADO: salida de nivel alto o bajo
• TX/RX serie: puerto de comunicación serie

Los ajustes de salida CRSF/SBUS se especifican a continuación:

• Establecer el modo del Canal 13 A Serie RX o ajuste el modo del Canal 14 A Serial TX

• Seleccione el protocolo de puerto serie en Protocolo serie y haga clic en “GUARDAR” para guardar la configuración

• Establezca la velocidad en baudios en la página de opciones (el Protocolo de serie SBUS no puede establecer la velocidad en baudios)

• Haga clic en “SAVE REBOOT &” para completar la configuración de la salida CRSF/SBUS

Nota: Cuando el receptor está configurado para usar la salida CRSF, CH13 se convierte en RX y CH14 se convierte en TX; cuando el receptor está configurado para usar la salida SBUS, CH13 no tiene salida y CH14 se convierte en SBUS.

Serie BETAFPV ExpressLRS

ExpressLRS es un enlace RC de código abierto para aplicaciones RC. Todos pueden encontrar este proyecto enGithub O únete a la discusión enEl grupo de Facebook … Es muy importante elegir un receptor adecuado para volar cuadricóptero u otros modelos RC. Los receptores BETAFPV ExpressLRS cumplen en gran medida los requisitos de los pilotos para volar con FPV.

Más información sobre ExpressLRS

ExpressLRS es un enlace RC de código abierto para aplicaciones RC. Todos pueden encontrar este proyecto en Github o unirse a la discusión en el grupo de Facebook.

Preguntas frecuentes

• BETAFPV SuperP 14 canalesManual de usuario del receptor de diversidad para descargar.

• Descargue el Firmware para el receptor de diversidad SuperP ELRS 2,4 GHz/915MHz/868MHz.

• Este receptor solo acepta fuentes de alimentación de 3,5 ~ 8,4 V, que cumple con los requisitos de la mayoría de las aplicaciones servo. Por lo tanto, una batería 2S o superior debe convertirse a 5V usando un BEC antes de conectarse al receptor.
• El cable Y se utiliza para evitar que el puerto de alimentación esté ocupado por el enchufe de alimentación. Un extremo del cable se conecta al servo mientras que el otro extremo se conecta a la fuente de alimentación.

• Método de ajuste de voltaje VBat.

• Vídeo para receptor de diversidad SuperP 14CH.

Paquete

• 1 * Receptor de diversidad SuperP 14CH (2,4 GHz/915MHz/868MHz)
• 2 * Antena monopolo de 150mm (2,4 GHz)
• 2 * Antena dipolo T de 150mm (915MHz/868MHz)
• 1 * Cable de 3 pines GH2.0
• 1 * Cable GH2.0 de 4 pines
• 1 * Cable divisor Y para Servo
• 1 * Cable de prueba de voltaje
• 1 * Manual de usuario
