Viñeta
- CPU STM32F722RET6 integrada, F722 FC es más potente que F4. Cuenta con una velocidad de procesamiento rápida y un rendimiento estable, lo que proporciona un vuelo confiable y suave para drones de 4″-5″.
- F722 AIO 35A FC ha agregado especialmente un conector de 6 pines para HD Digital VTX, solo plug & play, se necesita menos trabajo de soldadura, perfecto para los pilotos que disfrutan del sistema HD Digital VTX.
- 6 UART completos están disponibles en esta placa. Con muchos UARTS, los pilotos podrían tener más opciones para partes externas como VTX, GPS, receptor y otros componentes.
- Puede manejar una corriente continua de 35 A (ráfaga de 40 A), admite la batería lipo 2-6S y le da al dron un rendimiento de vuelo más robusto.
- Con la batería 6S y este F722 35A AIO FC, el dron superará el límite de potencia del dron palillo, explorando más posibilidades en drones de 4-5”.
- La nueva versión BLHeli_32 ESC está integrada en un chip de memoria flash de 16 MB dedicado al registro de Blackbox, que es una herramienta extremadamente poderosa para ajustar y solucionar problemas de un dron FPV. Tiene una velocidad de procesamiento más rápida y una frecuencia PWM de hasta 128k, lo que proporciona un vuelo más estable y suave para los pilotos.
| V2 con BLHeli_32 ESC | V1 con BLHeli_S ESC | |
| Frecuencia PWM | 24k-128k | 24k-96k |
| Firmware ESC | BLHeli_32.9, 32 bits | BLUEJAY V0.16, 8 bits |
| Caja negra | 16 MB | No incluido |
| Peso | 9,00g | 7,06g |
| Espesor del tablero | 1,6 mm | 1,4 mm |
Especificación de FC
- Artículo: controlador de vuelo sin escobillas F722 35A AIO
- Peso: 7,06 g ( BLHeli_S) / 9,00 g (BLHeli_32)
- CPU: STM32F722RET6
- Seis ejes: ICM42688
- Tamaño del orificio de montaje: 26 mm * 26 mm
- Versión de firmware: betaflight_4.3.0_STM32F7X2
- OSD: BetaFlight OSD integrado (chip OSD: AT7456E )
- Admite LED programables como WS2812, etc.
- Sensor de corriente incorporado
- Blackbox: 16 MB (V2 con BLHeli_32 ESC incluido)
Especificación de ESC
- Soporte de señal: PWM, Oneshot125, Oneshot42, Multishot, Dshot150, Dshot300, Dshot600
- Receptor: admite receptor Frsky XM/XM+/receptor Futaba/receptor Flysky/receptor DSMX/receptor TBS Crossfire (requiere conexión externa)
- Voltaje de entrada: Lipo 2S-6S
- Corriente continua: 35A
- Corriente máxima: 40A
- Firmware ESC: BLUEJAY G_H_30_48_v0.16 (BLHeli_S) / BETAFPV_35A_V2_BLHeli_32_Multi_32_9 (BLHeli_32)
- Indicadores: Indicador de encendido (Rojo) / Indicador FC (Azul)
- Capacitancia: CS|5*10*13mm|470μF|35V
- Conector: cable de silicona de 80 mm 14 AWG con XT60
- Motores recomendados: serie 14XX, serie 15XX, serie 16XX, serie 18XX, serie 2 0XX
Firmware ESC BLHeli_32
El F722 35A AIO FC tiene dos placas con diferentes versiones ESC para elegir. La placa V2 utiliza MCU AT32F421G8U7, un chip ESC de 32 bits, con firmware ESC BLHeli_32. Este firmware admite una frecuencia PWM de hasta 128k, lo que ofrece una velocidad de procesamiento más rápida y desbloquea más funciones para el vuelo.
| BLHeli_32 ESC | BLHeli_S ESC | |
| UCM | AT32F421G8U7 | EFM8BB21F16G-C |
| Versión de firmware | BLHeli_32.9, 32 bits | BLUEJAY V0.16, 8 bits |
| Frecuencia PWM | 24k-128k | 24k-96k |
| DSHOT bidireccional | Apoyo | Apoyo |
| Soporte de señal | PWM, Oneshot125, Oneshot42, Multidisparo, Dshot150, Dshot300, Dshot600 | |

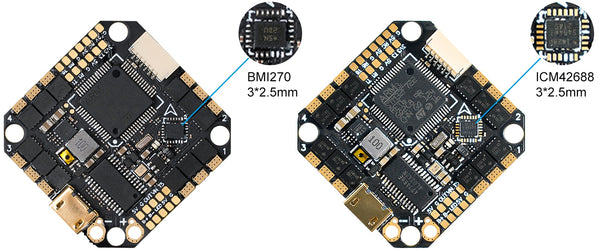

Conozca más sobre el giroscopio ICM42688
La versión F722 FC ICM42688 tiene la misma almohadilla de soldadura y diseño que BMI270 excepto por el chip giroscópico. Además, también puede encontrar la diferencia en la configuración de Betaflight.
El giroscopio ICM42688 admite una frecuencia de actualización de giroscopio de 8,00 kHz en comparación con el giroscopio BMI270 que admite 3,20 kHz. Cuando se usa una batería 6S, el giroscopio ICM42688 tiene un buen rendimiento.
El grado entre el giroscopio ICM42688 y BMI270 es diferente. Al configurar la versión F722 FC ICM42688, el grado del giroscopio debe establecerse en CW270°.
Diagrama para F722 35A AIO FC
La siguiente imagen es la parte frontal superior del F722 35A AIO Brushless FC. (Tanto las placas V1 como V2 tienen la misma almohadilla de soldadura y puertos de conexión).
La siguiente imagen es la parte inferior frontal del F722 35A AIO Brushless FC. (Tanto las placas V1 como V2 tienen la misma almohadilla de soldadura y puertos de conexión).
Hay 2 LED en la parte inferior de la placa para indicar el estado, incluidos el LED FC (azul) y el LED de alimentación FC (rojo). El estado del LED para las placas V1 y V2 es el mismo.
| CONDUJO | Estado | Descripción |
| FC LED (Azul) | Sólido | Armado |
| FC LED (Azul) | Extinguido | Desarmado |
| LED de encendido (rojo) | Sólido | Encendido |

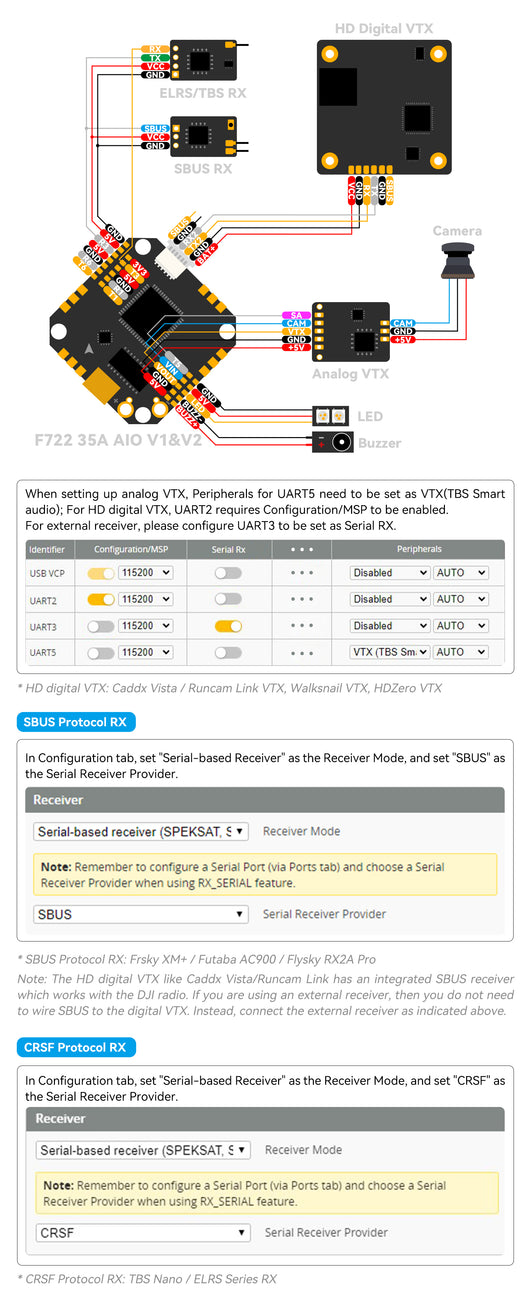

Cómo conectar el RX y VTX externo
Para conectar el RX y VTX externo, consulte el siguiente diagrama. Las placas F722 35A AIO V1 y V2 tienen la misma almohadilla de soldadura y puertos de conexión.
Paquete
- 1 * controlador de vuelo sin escobillas F722 35A AIO (V1 o V2)
- 1 cable flexible (XT60).
- 1 * capacidad
- 1 conector de 6 pines para HD Digital VTX.
- 4 * tornillos M2x10mm
- 8 tuercas M2.
